概述

传统单片机开发环境是 Keil IDE，它为开发者提供了一套非常方便的开发环境，我们只需要进行很少的设置就可以完成单片机程序的编写、编译、烧录和调试。但 Keil 也有着过于陈旧、闭源和无法跨平台等缺点，用惯了 CLion、VSCode 等现代编译器很难再习惯 Keil；而且众多的开源软件都是使用开源编译链开发的，如果我们对开源编译链没有了解的话，很难上手众多的开源项目。

众多的原因使我们放弃了 Keil IDE，转向 GNU Arm Embedded Toolchain 配上现代编辑器的方案。但不可否认，自己配置开发环境并编写 Makefile 或者 CMake 并不是一件简单的事情。如果我们使用 HAL 库开发 STM32，我们可以使用 STM32CubeMX 配上 CLion 的方案，在 CubeMX 上进行图形化配置并生成 Makefile 工程，最后利用 CLion 对 CubeMX 的支持，直接进行一键配置和开发（更详细的各种方案的对比可以看我另一篇文章）。但如果使用固件库开发 STM32，现在我还没有找到非常方便的配置方案，所以我写了一个自动化的 Python 脚本 Keil2Makefile，可以自动读取 Keil 工程的配置来生成 Makefile，随后便可以轻松地抛弃 Keil 进行开发。

准备

Python：运行脚本
GNU Arm Embedded Toolchain：提供编译器、链接器
MinGW：提供 Make 指令
VSCode：代码编辑器

使用

首先在 Github（https://github.com/Qrpucp/Keil2Makefile）或 Gitee（https://gitee.com/qrpucp/Keil2Makefile）上下载 Keil2Makefile 脚本，下载完成后将整个文件夹复制至 Keil 工程的根目录。

随后在 VSCode 中打开终端，在该目录下运行命令

cd Keil2Makefile/Source/  python Keil2Makefile.py

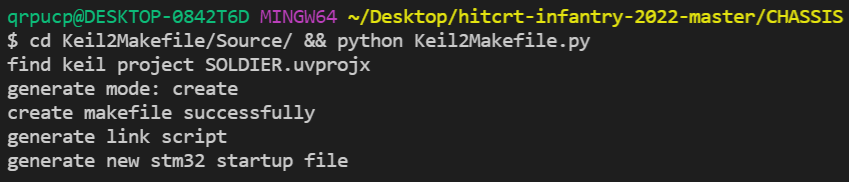

成功运行后可以看到一系列提示，此时在根目录下已经自动生成了 Makefile 文件。
我们回到原来的目录进行编译，运行命令 cd …/… make。

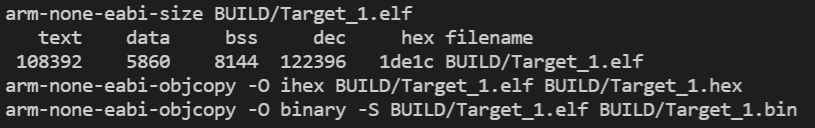

如果不出问题的话，随着一系列文件的编译，最后我们可以看到成功编译出来的 elf、hex 和 bin 文件。

用户配置

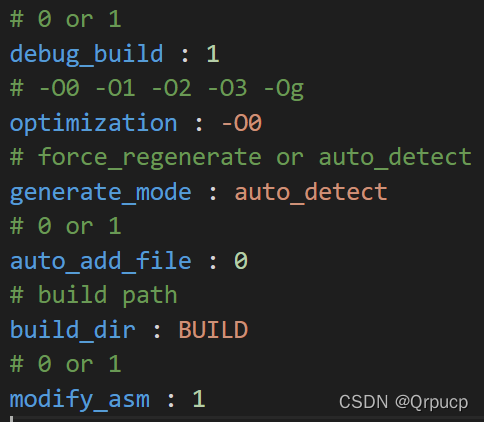

Config/Config.yml 为用户配置文件，在这个文件中可以进行一系列的配置，默认配置如下：

debug_build
0：debug 模式
1：release 模式
optimization：编译器优化选项
generate_mode
force_regenerate：强制重新生成 Makefile，所有配置均进行更新
auto_detect：若不存在 Makefile，则创建 Makefile；如果已存在 Makefile，则只会进行必要参数的更新
auto_add_file：[ 该功能还未实现 ]
0：不自动添加文件
1：自动添加 C 语言文件
build_dir：输出文件目录
modify_asm
0：不修改汇编语言文件后缀名
1：修改汇编语言文件后缀名

注意事项

虽然 Keil2Makefile 脚本可以自动化生成 Makefile，但因工程的不同，仍不能保证可以直接成功编译，事实上，脚本不可能完成所有转换工作，下面我将解释无法编译的某些情况和解决方法。

1.汇编文件

最难解决的就是汇编语言文件的问题，Keil 使用的编译器和 GNU 的编译器能够识别的汇编语言格式不一样，甚至连后缀名都不同，Keil 能识别的后缀名是 .asm，而 GNU 编译器能识别的后缀名是.s。我们需要手动替换每一个汇编语言文件，Keil2Makefile 脚本可以预先储存 STM32 的启动文件，实现自动替换的功能，但我们在工程中经常还会用到别的汇编语言文件，比如 UCOS 就包含了很多汇编语言文件，这些文件脚本不可能实现自动替换，只能我们手动去寻找并替换。不过一般大型工程都会为每一种编译器提供对应的汇编语言文件，我们不用担心不支持 GNU 编译器的问题。

2.重复定义

每种编译器都会自带一些变量类型的定义，如果这些定义和原来代码中的定义重复了，则删除掉原代码中的定义即可。

3. C/C++混合编程

如果工程里既有 C 语言代码又有 C++ 代码，那么需要使用 g++ 进行链接，且在 C 语言文件中需要在首尾加上如下的预编译指令。

#ifdef __cplusplus
 extern C {
#endif

//code

#ifdef __cplusplus
}
#endif

4. printf 重定向

在 GNU 编译器中，printf函数的重定向方法与 Keil 编译器不同，关于这个问题网络上有大量的解决方法，我就不重复说明了。

5. 编译器关键词

armcc 中的关键词__asm{NOP;}在GNU编译器中需要替换为 NOP，align(8)需要替换为__attribute((aligned(8)))。除此之外还有许多的关键词需要替换，可以编译报错后再进行替换。如果想要工程同时支持 Keil 编译器和 GNU 编译器，则可以使用条件编译指令判断编译器类型来选择使用哪一种关键词。

说明

Keil2Makefile 脚本通过读取 Keil 工程的配置文件来自动生成 Makefile，因为 Keil 的配置文件多种多样，我仅在自己能找到的工程上进行了测试，并不能保证该脚本对所有 Keil 工程都适用，如果使用该脚本报了错，可以私信找我解决。

该脚本目前支持的单片机型号很少，主要是因为每一个型号的单片机都需要一个链接脚本和启动文件，我现在并没有一种规则可以自动生成它们，只是通过CubeMX 生成后预先保存并在需要的时候进行替换，所以如果该脚本不支持你所使用的单片机型号，只需要使用 CubeMX 生成，然后复制到自己的工程中就可以了，也可以找我在脚本中支持该型号。

我会一直跟进并完善该脚本。
